Die richtige Verkabelung einer Photovoltaikanlage ist entscheidend für deren Sicherheit, Effizienz und Langlebigkeit. Fehlerhafte Installationen können zu Leistungsverlusten oder sogar zu Bränden führen. Damit Sie Ihre PV-Kabel optimal verlegen, finden Sie hier die wichtigsten Tipps und Hinweise für eine fachgerechte Installation.
Die richtige Wahl der Kabel für eine Photovoltaikanlage
Die Kabel in einer Solaranlage müssen hohe elektrische Ströme über lange Distanzen transportieren und dabei extremen Umwelteinflüssen standhalten. Daher sind spezielle Solarkabel erforderlich, die für diesen Zweck ausgelegt sind.
- Spezielle Solarkabel: Achten Sie darauf, dass die Kabel der Norm EN 50618 entsprechen. Diese Kabel sind UV-beständig, witterungsresistent und für hohe Temperaturen geeignet.
- Kabelquerschnitt wählen: Der richtige Kabelquerschnitt hängt von der Leistung der Anlage und der Kabellänge ab. In der Regel werden für private Solaranlagen Querschnitte von 4 bis 6 mm² genutzt.
- Spannungsverluste minimieren: Je länger das Kabel, desto größer ist der Widerstand. Wählen Sie daher bei längeren Strecken größere Querschnitte, um Leistungsverluste zu reduzieren.

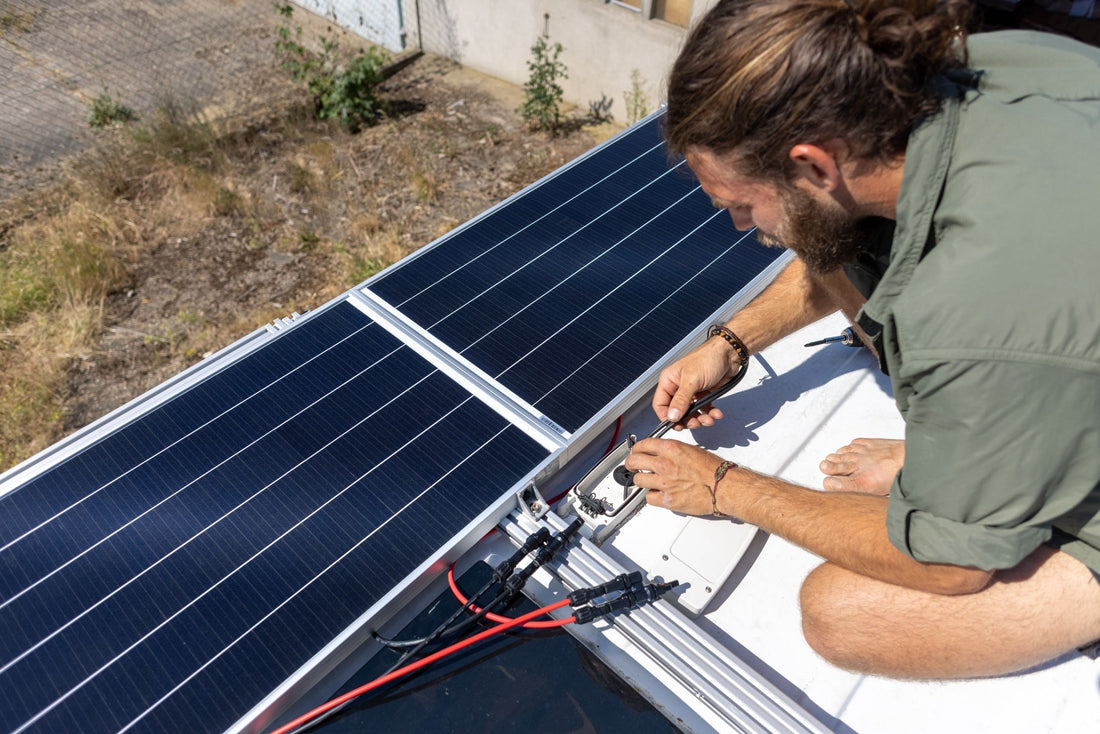

Sichere und professionelle Kabelverlegung
Die Art der Verlegung beeinflusst die Lebensdauer und Funktionssicherheit Ihrer Anlage. Eine unsachgemäße Installation kann zu mechanischen Beschädigungen, Spannungsverlusten oder Kurzschlüssen führen.
- Befestigung der Kabel: Die Kabel sollten sicher und stabil befestigt werden. Verwenden Sie UV-beständige Kabelbinder oder spezielle Halterungen, um ein Durchhängen zu vermeiden.
- Schutz vor mechanischer Belastung: Achten Sie darauf, dass die Kabel nicht gequetscht oder geknickt werden. Zu enge Biegeradien können den Innenleiter beschädigen und zu Isolationsfehlern führen.
- Verlegung in Kabelkanälen: Besonders im Außenbereich sollten die Kabel in geschlossenen Kanälen oder Schutzrohren verlegt werden, um sie vor Witterungseinflüssen zu schützen.
- Tierbissschutz: In Gebieten mit Nagetieren oder Mardern empfiehlt es sich, spezielle Schutzschläuche oder Metallkanäle zu verwenden.
Trennung von Gleich- und Wechselstromleitungen
Da in einer Solaranlage sowohl Gleichstrom- als auch Wechselstromleitungen vorhanden sind, ist eine saubere Trennung erforderlich.
- Getrennte Verlegung: Gleich- und Wechselstromleitungen sollten möglichst getrennt verlaufen, um elektromagnetische Störungen zu vermeiden.
- Sicherheitsabstände beachten: Falls eine gemeinsame Verlegung erforderlich ist, müssen alle Kabel so isoliert sein, dass sie die höchste vorkommende Spannung aushalten können.
Planung und Dokumentation
Eine gute Planung erleichtert die Installation und sorgt dafür, dass spätere Wartungen oder Erweiterungen problemlos durchgeführt werden können.
- Vorausplanung: Legen Sie im Vorfeld fest, wie die Kabel geführt werden, um eine saubere und übersichtliche Installation zu gewährleisten.
- Dokumentation: Halten Sie die Verkabelung in einem Schaltplan fest, damit bei späteren Arbeiten klar ersichtlich ist, welche Kabel wo verlaufen.
- Sicherheitsprüfung: Lassen Sie die Installation von einer Fachkraft kontrollieren, um Fehler und Sicherheitsrisiken zu vermeiden.
Optimale Steuerung und Verkabelung von Solaranlagen im Smart Home
Viele moderne Haushalte nutzen Smart-Home-Lösungen, um ihre Solaranlagen effizient zu steuern und den Energieverbrauch zu optimieren. Eine stabile Internetverbindung ist essenziell, wobei schnelle Ethernet-Kabel die zuverlässige Kommunikation zwischen Wechselrichter, Energiemanagementsystem und Smart-Home-Geräten sicherstellen.
Mit diesen Systemen kann der erzeugte Solarstrom in Echtzeit überwacht und beispielsweise zur Ladung von Elektrofahrzeugen oder zum Speichern in Batterien genutzt werden. Ein gut durchdachtes Kabelmanagement sorgt dabei für eine klare Struktur, verhindert Verbindungsstörungen und erleichtert Wartungen.
Häufig gestellte Fragen zur Verkabelung einer Solaranlage
Welche Kabel brauche ich für eine PV-Anlage?
Für die Verkabelung einer Solaranlage werden spezielle Photovoltaik-Kabel nach EN 50618 benötigt. Diese sind witterungsbeständig, flammwidrig und für hohe Temperaturen ausgelegt.
Muss man PV-Kabel Plus und Minus getrennt verlegen?
Ja, es ist ratsam, Plus- und Minus-Kabel getrennt zu verlegen, um Störungen und elektromagnetische Induktionen zu vermeiden. Werden diese gemeinsam in einem Kabelkanal verlegt, sollte eine ausreichende Isolierung vorhanden sein.
Welches Kabel wird für die Erdung der PV-Anlage verwendet?
Für die Erdung wird ein grüngelbes Schutzleiterkabel mit einem Querschnitt von mindestens 6 mm² genutzt. Bei größeren Anlagen kann ein größerer Querschnitt erforderlich sein, um einen sicheren Potenzialausgleich zu gewährleisten.
Fazit
Eine fachgerechte Verkabelung ist essenziell für den sicheren und effizienten Betrieb einer Photovoltaikanlage. Durch die Wahl der richtigen Kabel, eine saubere Verlegung und eine gute Planung lassen sich Fehler vermeiden und eine lange Lebensdauer der Anlage gewährleisten.
Mit Smart-Home-Lösungen können Sie zusätzlich die Effizienz Ihrer Solaranlage steigern, indem der Stromverbrauch intelligent gesteuert und überwacht wird. Hochwertige Netzwerkkabel sorgen dabei für eine zuverlässige Kommunikation zwischen den Systemen, während ein durchdachtes Kabelmanagement zukünftige Erweiterungen und Wartungsarbeiten erleichtert.
